Основные типы моделей и их эквивалентность
Наличие в СУБД определенной, допустимой структуры данных приводит к понятию баз структурированных данных, то есть данные в таких БД должны быть представлены как совокупность взаимосвязанных элементов. Если допустить возможность порождения новых типов и динамический процесс установления связей (во время появления объекта в БД), то мы придем к понятию баз неструктурированных данных. Допустимы и промежуточные варианты, которые носят название БД с частично детерминированной схемой. Такое деление БД с точки зрения степени структурированности сохраняемых данных оказывается существенным моментом при выборе несущей СУБД для реализации ИС, поскольку конкретная СУБД обычно поддерживает определенную модель данных. С другой стороны, следует иметь в виду, что для каждого из приведенных типов БД используются соответствующие модели данных, т.е. существует некоторое множество моделей данных.
В настоящее время для баз структурированных данных различают три основных типа логических моделей данных в зависимости от характера поддерживаемых ими связей между элементами данных - сетевую, иерархическую и реляционную. Классифицирующими признаками в этих моделях являются: степень жесткости (фиксации) связи, математическое представление структуры модели и допустимые типы данных (см. таблицу 1.1). Допустимые типы данных будут обсуждаться далее при изучении реляционной модели.
| Сетевая | Полужесткие связи | Произвольный граф |
| Иерархическая | Жесткие связи | Древовидная структура |
| Реляционная | Изменчивые связи | Плоский файл |

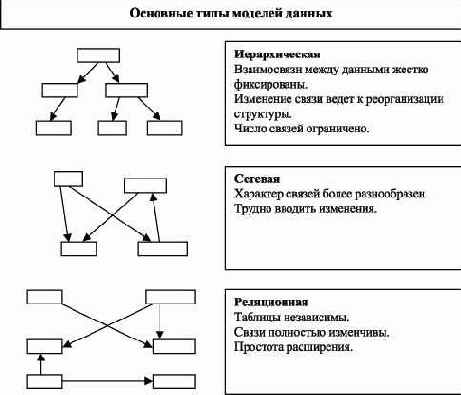

Рис. 1.8 иллюстрирует особенности каждой модели данных. При сопоставлении моделей следует помнить, что все они теоретически эквивалентны. Эквивалентность моделей состоит в том, что они могут быть сведены одна к другой путем формальных преобразований. Подробное доказательство этого факта можно найти в классической монографии Дж. Мартина по БД. Суть доказательства состоит в отказе от принципа избыточности данных, то есть разрешается дублировать данные в узлах представления. Тогда преобразование одной модели в другую получается простым удвоением вершин соответствующего представления в цепочке моделей "сетевая-иерархическая-реляционная".
Рис. 1.8. Основные типы моделей данных
