Основы проектирования реляционных баз данных


Бизнес-модель процессов (иерархия функций системы) - часть 2


Стрелка входа рисуется как стрелка, входящая в левую грань работы.

Управление (Control) - правила, стратегии, процедуры или стандарты, которыми руководствуется работа. Каждая работа должна иметь хотя бы одну стрелку управления, которая рисуется как стрелка, входящая в верхнюю грань работы. Управление влияет на работу, но не преобразуется работой.

Выход (Output) - это материалы или информация, которые производятся работой. Каждая работа должна иметь хотя бы одну стрелку выхода, которая рисуется как стрелка, выходящая из правой грани работы.

Механизм - это ресурсы, которые выполняют работу (персонал, станки, устройства). Стрелка механизма рисуется как стрелка, входящая в нижнюю грань работы. Механизмы могут не изображаться.

Вызов (Call) - это специальная стрелка, указывающая на другую модель работы. Стрелка вызова рисуется как стрелка, исходящая из нижней грани работы. Стрелка вызова указывает, что некоторая работа выполняется за пределами моделируемой системы.

На рис. 2.9 - 2.11 приведены примеры контекстной диаграммы, диаграммы декомпозиции и диаграммы дерева узлов процесса изготовления изделия.

Контекстная диаграмма процесса изготовления изделия

Рис. 2.9.  Контекстная диаграмма процесса изготовления изделия

Диаграмма декомпозиции процесса изготовления изделия

Рис. 2.10.  Диаграмма декомпозиции процесса изготовления изделия

Диаграмма дерева узлов процесса изготовления изделия

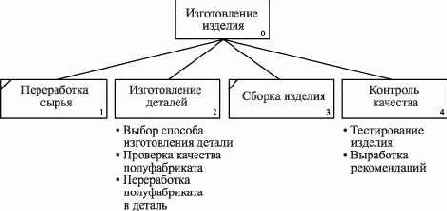

Рис. 2.11.  Диаграмма дерева узлов процесса изготовления изделия

На диаграмме дерева узлов последний уровень декомпозиции показан в виде списка.
