Основы проектирования реляционных баз данных

Вторая нормальная форма


Будем считать атрибут отношения ключевым, если он является элементом какого-либо ключа отношения. В противном случае атрибут будет считаться неключевым атрибутом. Так в отношении (Город, Адрес, Почтовый_индекс) все атрибуты являются ключевыми, поскольку при заданных ФЗ город, адрес

почтовый_индекс и почтовый_индекс \to город ключами являются пары город, адрес и адрес, почтовый_индекс.

Отношение находится во второй нормальной форме (2НФ), если оно находится в 1НФ, и все неключевые атрибуты отношения функционально полно зависят от составного ключа отношения. Иными словами, 2НФ требует, чтобы отношение не содержало частичных ФЗ.

Пример. Приведение отношения ко 2НФ

Вновь обратимся к рассмотрению отношения SHIPMENT, представленного на рис. 6.2. Оно содержит частичную ФЗ: неключевой атрибут Ship Capacity (грузоподъемность корабля) не зависит от ключевого атрибута Departure Date (даты убытия), а зависит от ключевого атрибута Ship Registration Number (регистрационный номер корабля).

Использование отношения, представленного не во 2НФ, может породить следующие проблемы:

  • невозможно занести в базу данных название и грузоподъемность корабля, который не доставил еще ни одного груза, - можно только ввести для него фиктивный груз;
  • если удалить кортеж из отношения Shipment после отправки груза, то потеряются все данные о кораблях, для которых в настоящее время нет груза;
  • невозможно отразить факт переоборудования корабля и получения им новой грузоподъемности; если переписать все предыдущие кортежи об этом корабле, то получится, что он в прошлом плавал недогруженным или перегруженным.

Приведение отношения SHIPMENT ко 2НФ заключается в изъятии атрибутов частичной ФЗ из отношения SHIPMENT и создании для нее связанного подчиненного отношения SHIP. Результат приведения отношения SHIPMENT ко 2НФ представлен на рис. 6.3.

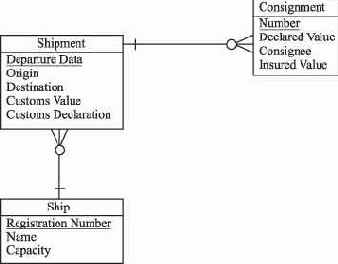

Рис. 6.3.  Отношения во 2НФ

Таким образом, процедура приведения отношения ко 2НФ состоит в выполнении двух проекций: проекции без атрибутов частичной ФЗ и проекции на часть составного ключа и те атрибуты, которые от него зависят.
